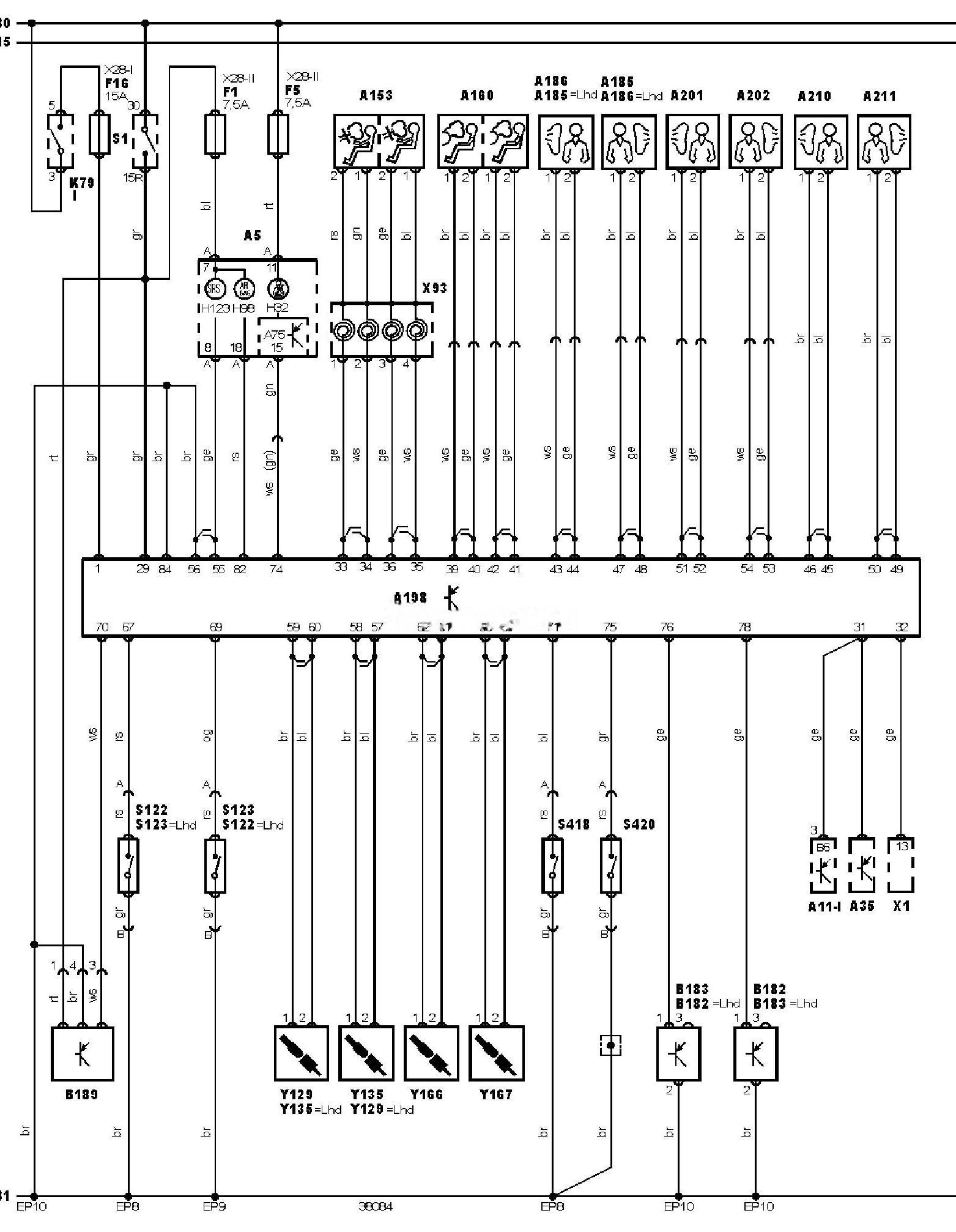

Електрична схема подушок безпеки Mercedes Benz M-Class (163) 2001, 2002, 2003, 2004 року випуску.
Електросхема подушок безпеки (09.2001-).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A201 |
Бічна подушка безпеки, ліва задня |
|
A202 |
Бічна подушка безпеки, права задня |
|
A210 |
Верхня подушка безпеки, ліва задня |
|
A211 |
Верхня подушка безпеки, права задня |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP10 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F16 |
Запобіжник |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H98 |
Індикатор SRS |
|
H123 |
Індикатор системи SRS |
|
K79 |
Реле основних ланцюгів запалювання |
|
S1 |
Замок запалювання |
|
S122 |
Датчик непристебнутого ременя безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S418 |
Датчик непристебнутого ременя безпеки, лівого заднього |
|
S420 |
Датчик непристебнутого ременя безпеки, правого заднього |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
|
X28-2 |
Блок запобіжників/реле — права нижня захисна панель |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og= помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
