Електрична схема системи обігріву салону Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

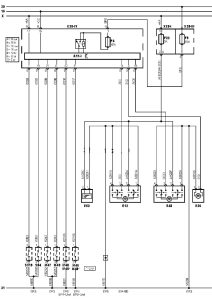

Електросхема системи обігріву салону та системи охолодження двигуна
Позначення до електричної схеми Сitroen Xsara 2
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
F18 |
Запобіжник |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M104 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-1V |
Блок запобіжників/реле, панель приладів 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
