Електросхема панелі приладів та комбінації приладів Audi A6 1994, 1995, 1996, 1997 року випуску.

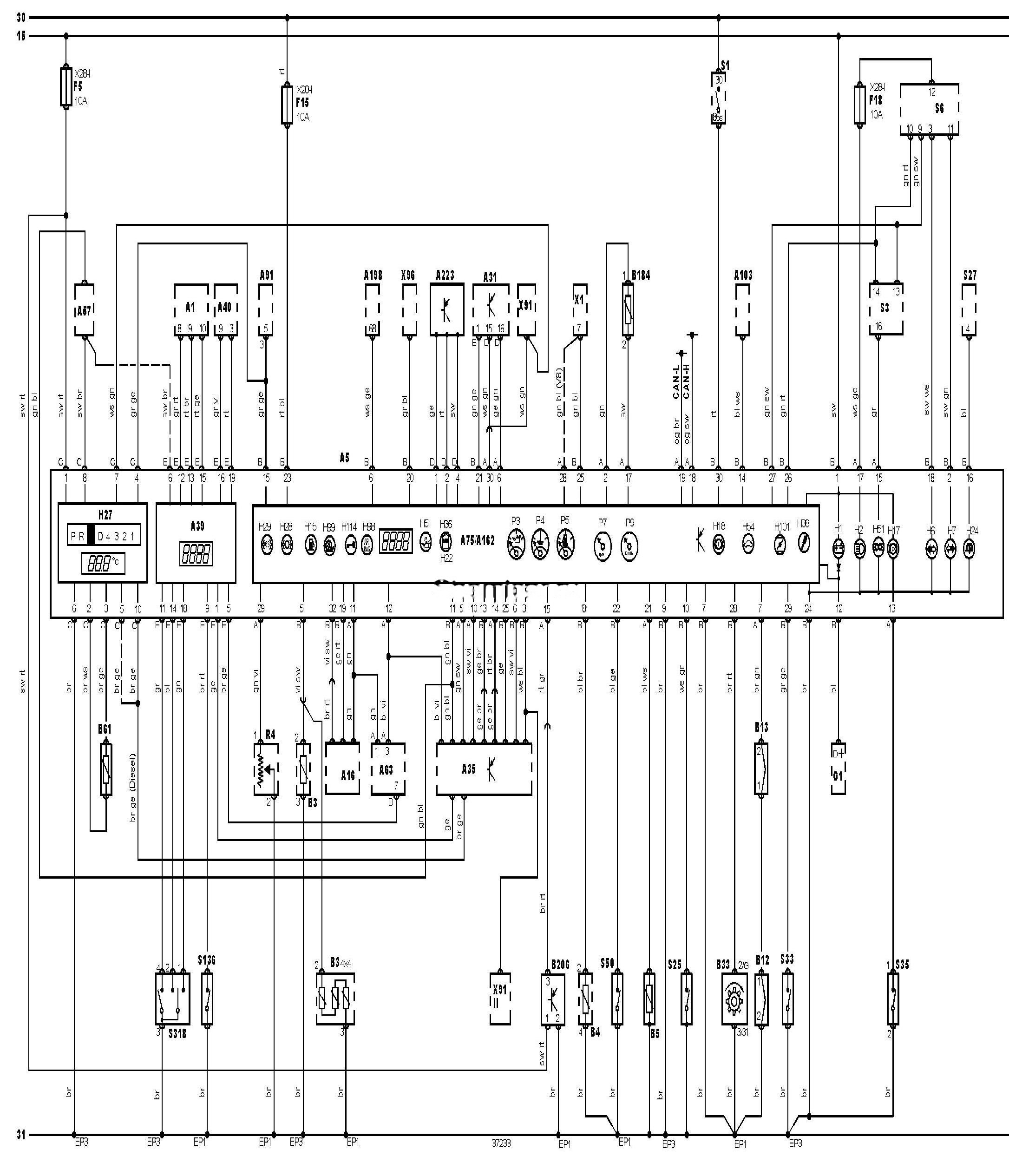

Електросхема панелі приладів та комбінації приладів
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A39 |
Додатковий блок індикації несправності |
|
A40 |
Блок системи перевірки справності ламп |
|
A75 |
Блок керування комбінацією приладів |
|
A137 |
Електронний блок керування SRS |
|
A162 |
Електронний блок керування іммобілайзером |
|
B3 |
Датчик покажчика рівня палива |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B33 |
Датчик швидкості автомобіля |
|
B156 |
Датчик температури моторної оливи |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP6 |
Точка маси |
|
E11 |
Лампа лівої фари |
|
F1 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F15 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H24 |
Індикатор наявності причепа |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H36 |
Індикатор низького рівня охолоджувальної рідини |
|
H47 |
Індикатор несправності ламп стоп-сигналів |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
H107 |
Індикатор протиугінної системи |
|
K6 |
Реле аварійної сигналізації |
|
P1 |
Вольтметр |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P5 |
Покажчик температури моторної оливи |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S1 |
Замок запалювання |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску оливи |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S47 |
Вимикач індикатора / зумера попередження про високу температуру охолоджувальної рідини |
|
S50 |
Датчик низького рівня охолоджувальної рідини |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S226 |
Кінцевий вимикач дверей водія |
|
S241 |
Датчик-вимикач за тиском гальмівної рідини (ABS) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
X96 |
Роз’єм підсвічування панелі приладів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
