Електросхема подушки безпеки Audi A6 (C4)

Електросхема подушки безпеки Audi A6 1994, 1995, 1996, 1997 року випуску.

Електросхема подушки безпеки

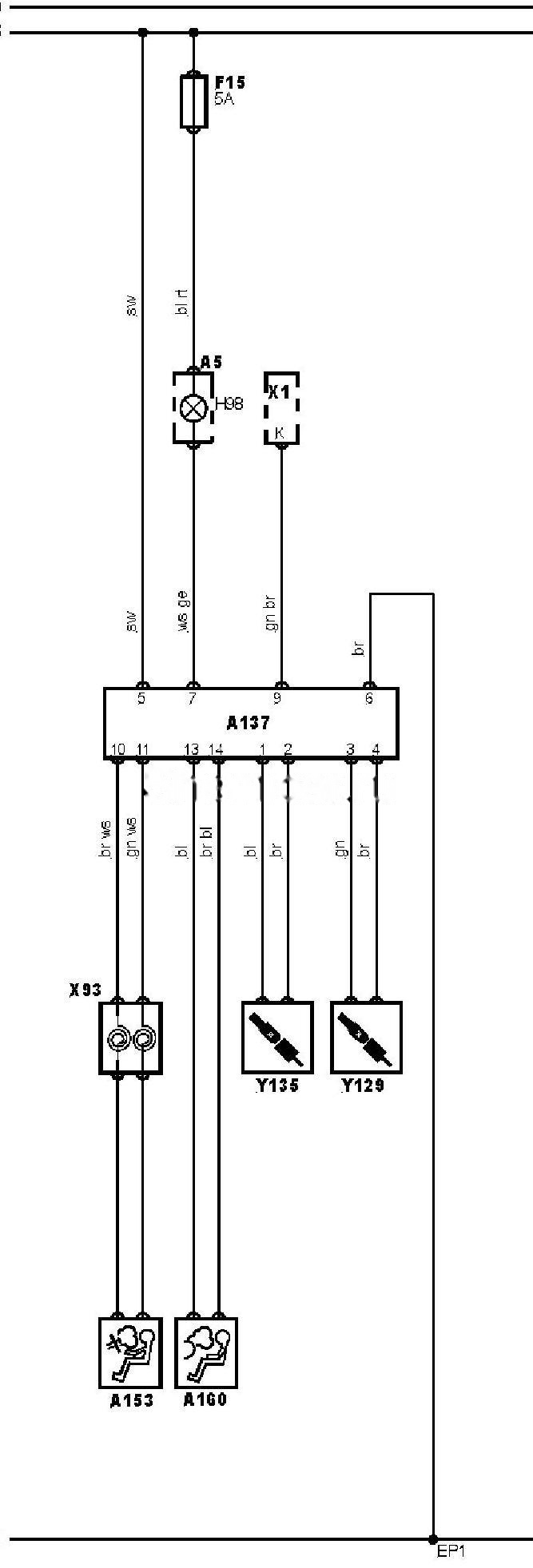

Електросхема подушки безпеки Audi A6 (C4) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A6

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A137	Електронний блок управління SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
EP1	Точка маси
F15	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
