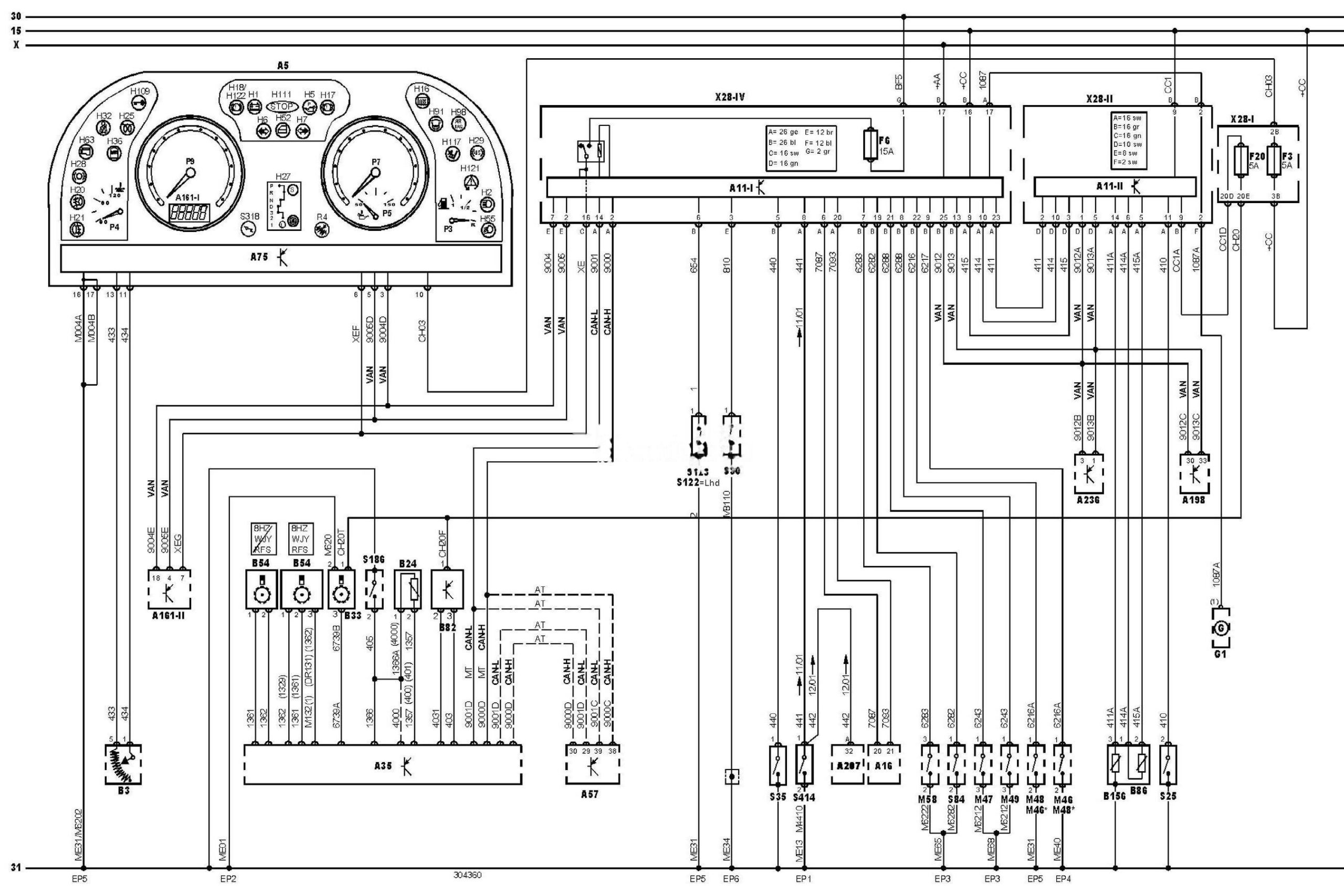

Електросхема панелі приладів Citroen Xsara (Mk2)

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A75

Блок керування комбінацією приладів

A161-1

Багатофункціональний дисплей 1

A161-2

Багатофункціональний дисплей 2

A198

Електронний блок керування SRS

A207

Блок керування ESP (система підтримки курсової стійкості)

A236

Блок керування електрообладнанням рульової колонки

B3

Датчик покажчика рівня палива

B24

Датчик температури охолоджуючої рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B82

Датчик наявності води в паливному фільтрі

B86

Датчик рівня моторного масла

B156

Датчик температури моторного масла

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

EP5

Точка маси

EP6

Точка маси

F3

Запобіжник

F6

Запобіжник

F20

Запобіжник

G1

Генератор

H1

Індикатор зарядки акумуляторної батареї

H2

Індикатор увімкнення дальнього світла фар

H5

Індикатор аварійного тиску моторного масла

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H16

Індикатор увімкнення обігрівача заднього скла

H17

Індикатор увімкнення стоянкового гальма

H18

Індикатор низького рівня гальмівної рідини

H20

Індикатор увімкнення протитуманних фар (передніх або єдиних)

H21

Індикатор увімкнення задніх протитуманних ліхтарів

H25

Індикатор свічок розжарювання

H27

Індикатор(и) системи перемикання передач

H28

Індикатор зносу гальмівних колодок

H29

Індикатор ABS

H32

Індикатор непристебнутих ременів безпеки

H36

Індикатор низького рівня охолоджуючої рідини

H52

Індикатор відчинених дверей (лівих дверей або єдиних)

H55

Індикатор увімкнення ближнього світла фар

H63

Індикатор несправності системи керування двигуном (M1L)

H91

Індикатор стану паливного фільтра

H98

Індикатор SRS

H109

Індикатор іммобілайзера

H111

Індикатор “STOP ENG1NE”

H117

Індикатор вимкнення подушки безпеки пасажира

H121

Індикатор системи курсової стійкості (ESP)

H122

Індикатор несправності гальмівної системи

M46

Електродвигун центрального замка (двері водія)

M47

Електродвигун центрального замка (ліві задні двері)

M48

Електродвигун центрального замка (двері пасажира)

M49

Електродвигун центрального замка (праві задні двері)

M58

Електродвигун центрального замка (кришка багажника / задні двері)

P3

Покажчик рівня палива

P4

Покажчик температури охолоджуючої рідини

P5

Покажчик температури моторного масла

P7

Тахометр

P9

Спідометр

R4

Реостат підсвічування комбінації приладів

S25

Датчик аварійного тиску масла

S30

Вимикач обігрівача заднього скла

S35

Датчик увімкнення стоянкового гальма

S84

Вимикач приводу замка багажника / задніх дверей

S122

Датчик непристебнутого ременя безпеки пасажира

S123

Датчик непристебнутого ременя безпеки водія

S186

Датчик температури охолоджуючої рідини

S318

Вимикач скидання показань одометра (лічильника пробігу)

S414

Датчик рівня гальмівної рідини

VAN

Шина даних VAN

X

Замок запалювання — “ACC”

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-1V

Блок запобіжників/реле, панель приладів 2

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
