Електрична схема панелі приладів Citroen Xantia 1997, 1998, 1999, 2000, 2001 року випуску.

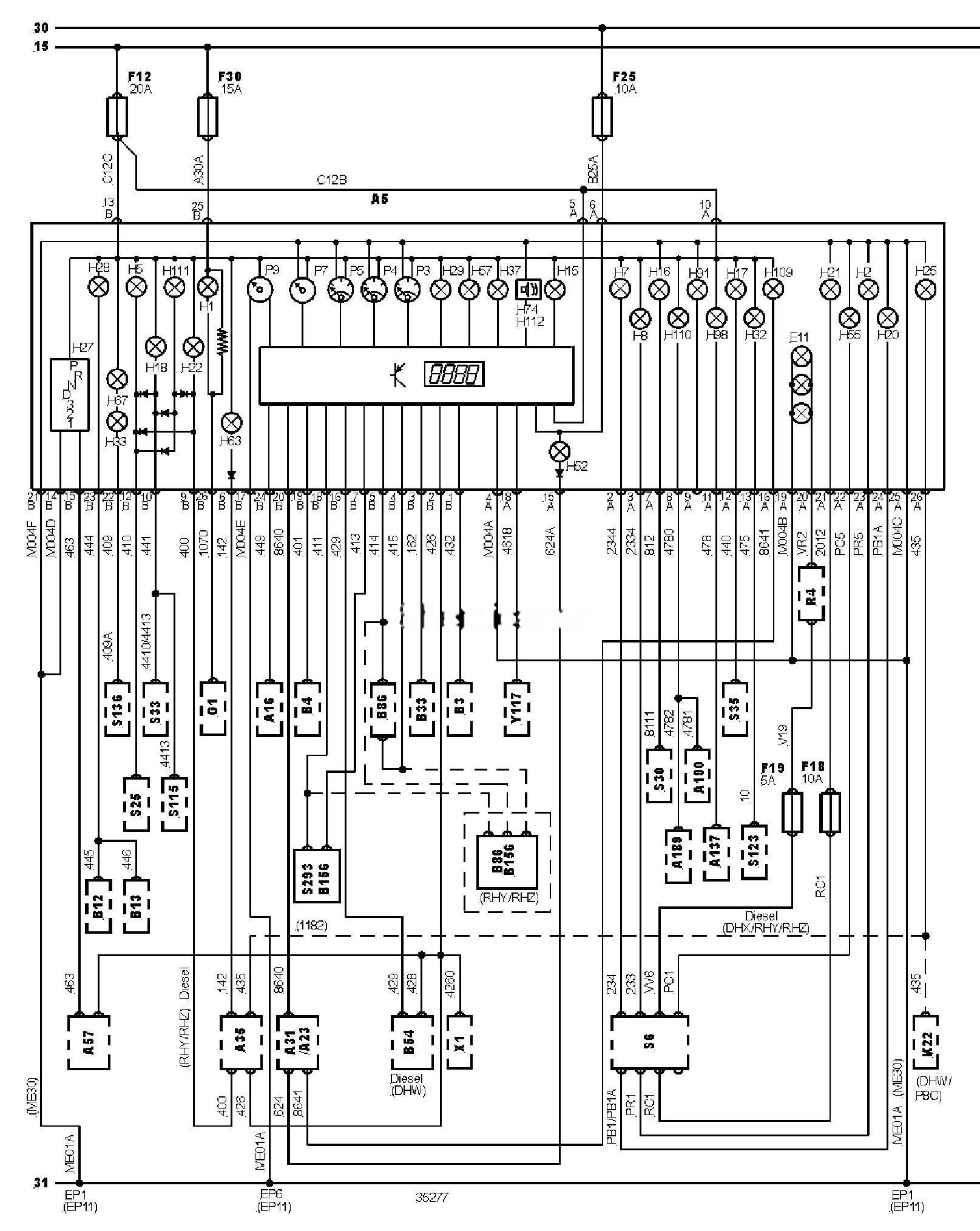

Електросхема панелі приладів та комбінації приборів
Позначення до електричної схеми Сitroen Xantia
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A137 |
Електронний блок керування SRS |
|
A189 |
Блок керування бічною подушкою безпеки водія |
|
A190 |
Блок керування бічною подушкою безпеки пасажира |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B86 |
Датчик рівня моторної оливи |
|
B156 |
Датчик температури моторної оливи |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP6 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
F12 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F25 |
Запобіжник |
|
F30 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H15 |
Індикатор низького рівня палива |
|
H16 |
Індикатор увімкнення обігрівача заднього скла |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H37 |
Індикатор низького рівня моторної оливи |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H57 |
Індикатор аварійної температури моторної оливи |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H67 |
Індикатор несправності кисневого датчика |
|
H74 |
Зуммер попередження про невиключені габарити |
|
H91 |
Індикатор стану паливного фільтра |
|
H98 |
Індикатор SRS |
|
H109 |
Індикатор іммобілайзера |
|
H110 |
Індикатор бічних подушок безпеки |
|
H111 |
Індикатор “STOP ENG1NE” |
|
H112 |
Зуммер “STOP ENG1NE” |
|
K22 |
Реле свічок розжарювання |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P5 |
Покажчик температури моторної оливи |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску оливи |
|
S30 |
Вимикач обігрівача заднього скла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S115 |
Датчик-вимикач тиску в системі активної підвіски |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S293 |
Датчик-вимикач по температурі моторної оливи |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y117 |
Блок клапанів трансмісії |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
