Електрична схема панелі приладів та комбінації приладів Citroen Saxo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

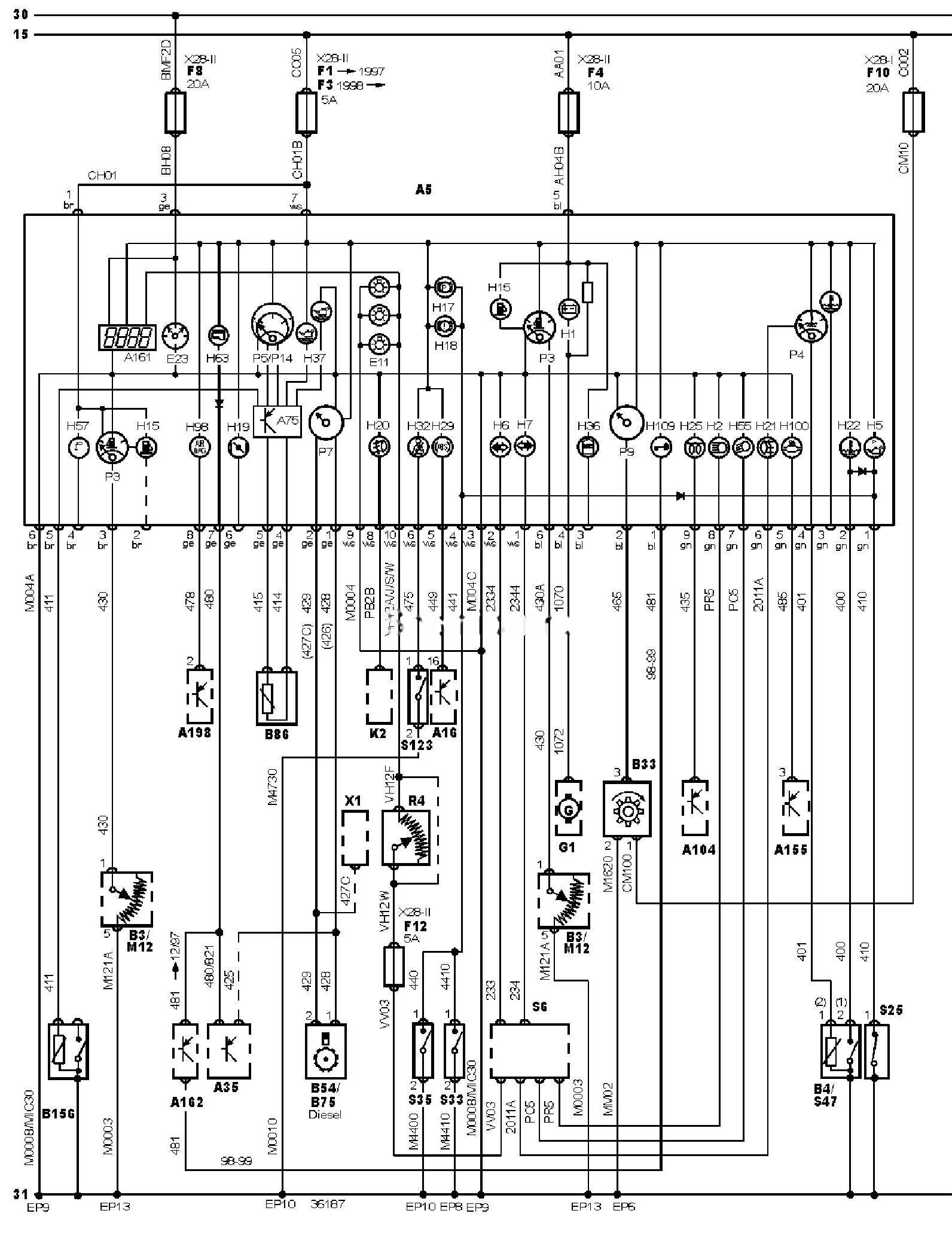

Електросхема панелі приладів та комбінації приладів
Позначення до електричної схеми Сitroen Saxo
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A104 |
Блок керування свічками розжарювання |
|
A155 |
Блок контролю температури каталітичного нейтралізатора |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B75 |
Датчик частоти обертання колінчастого вала |
|
B86 |
Датчик рівня моторної оливи |
|
B156 |
Датчик температури моторної оливи |
|
EP10 |
Точка маси |
|
EP13 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
E23 |
Годинник |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H19 |
Індикатор повітряної заслінки |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H36 |
Індикатор низького рівня охолоджувальної рідини |
|
H37 |
Індикатор низького рівня моторної оливи |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H57 |
Індикатор аварійної температури моторної оливи |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H98 |
Індикатор SRS |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H109 |
Індикатор іммобілайзера |
|
K2 |
Реле протитуманних фар |
|
M12 |
Паливний насос |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P5 |
Покажчик температури моторної оливи |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
P14 |
Покажчик рівня моторної оливи |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску оливи |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S47 |
Вимикач індикатора / зумера попередження про високу температуру охолоджувальної рідини |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
