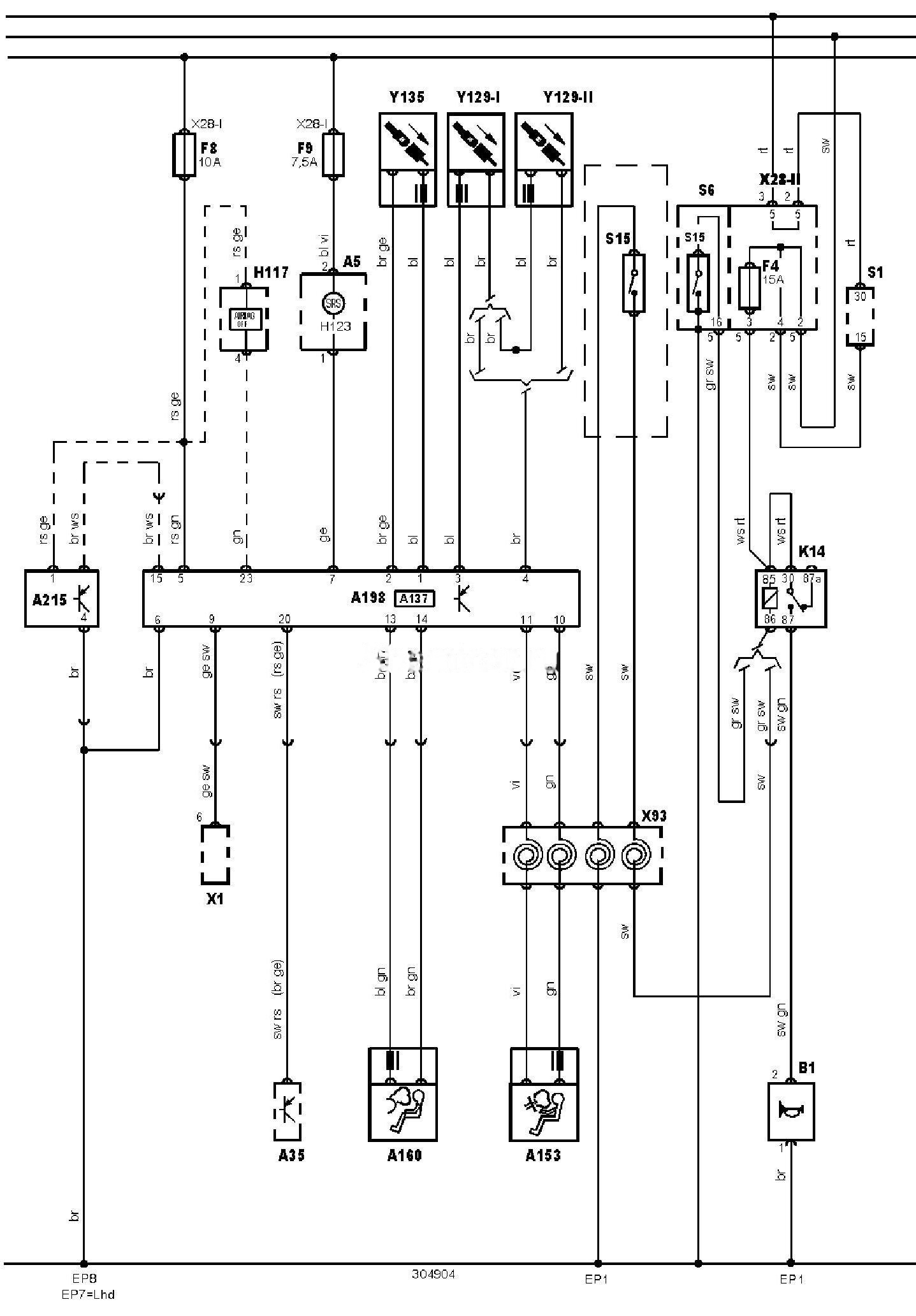

Електрична схема подушок безпеки Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.
Електросхема подушок безпеки — Крім кодів кузова 638.094/194/294.
Позначення до електричної схеми Mercedes Benz V-Class (638)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A137 |
Електронний блок управління SRS |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
A215 |
Блок системи розпізнавання наявності пасажира |
|
B1 |
Звуковий сигнал (єдиний) |
|
EP1 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
H123 |
Індикатор системи SRS |
|
K14 |
Реле звукового сигналу |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S15 |
Вимикач звукового сигналу |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, під сидінням 1 |
|
X28-2 |
Блок запобіжників/реле, рульова колонка 2 |
|
X93 |
Спіральний провід (SRS) |
|
Y129-1 |
Переднатягувач ременя безпеки пасажира 1 |
|
Y129-2 |
Переднатягувач ременя безпеки пасажира 2 |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
