Електросхема подушок безпеки тип 1 Peugeot 306

Електрична схема подушок безпеки Peugeot 306 1993, 1994, 1995 року випуску.

Електросхема подушок безпеки (-1995).

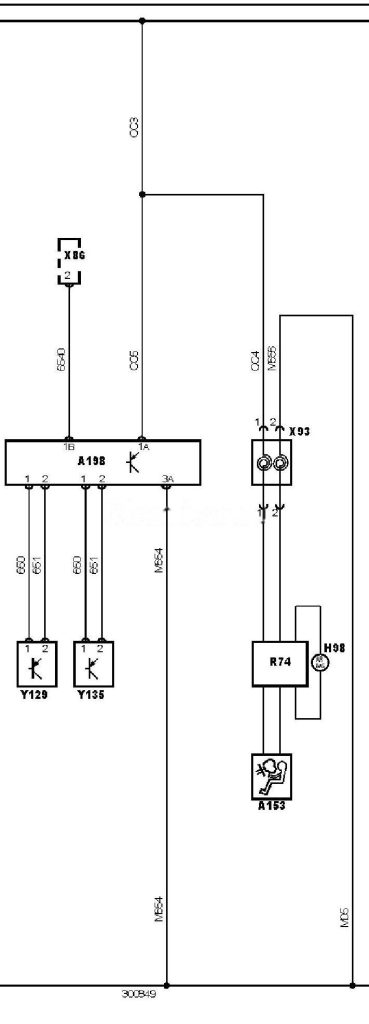

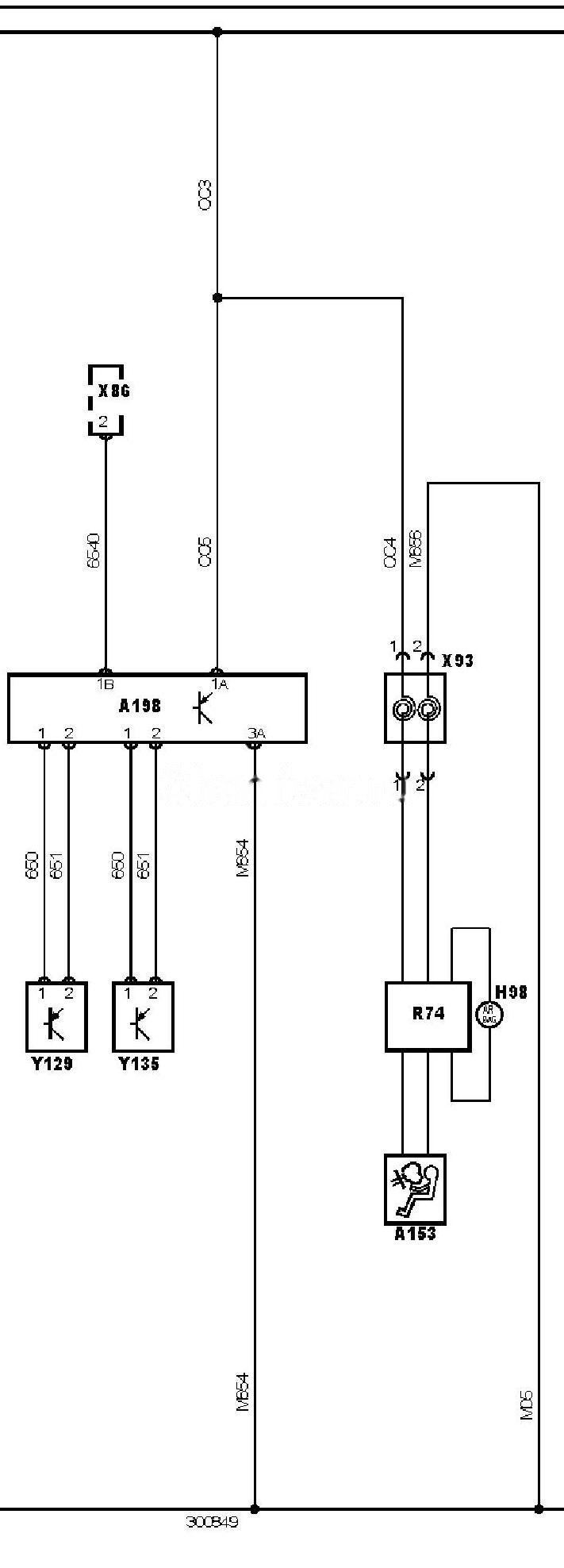

Електросхема подушок безпеки тип 1 Peugeot 306 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 306

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A153	Подушка безпеки водія
A198	Електронний блок управління SRS
H98	Індикатор SRS
R74	Електровоспламенитель подушки безпеки водія
X86	Діагностичний роз’єм SRS
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
