Електрична схема подушок безпеки Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

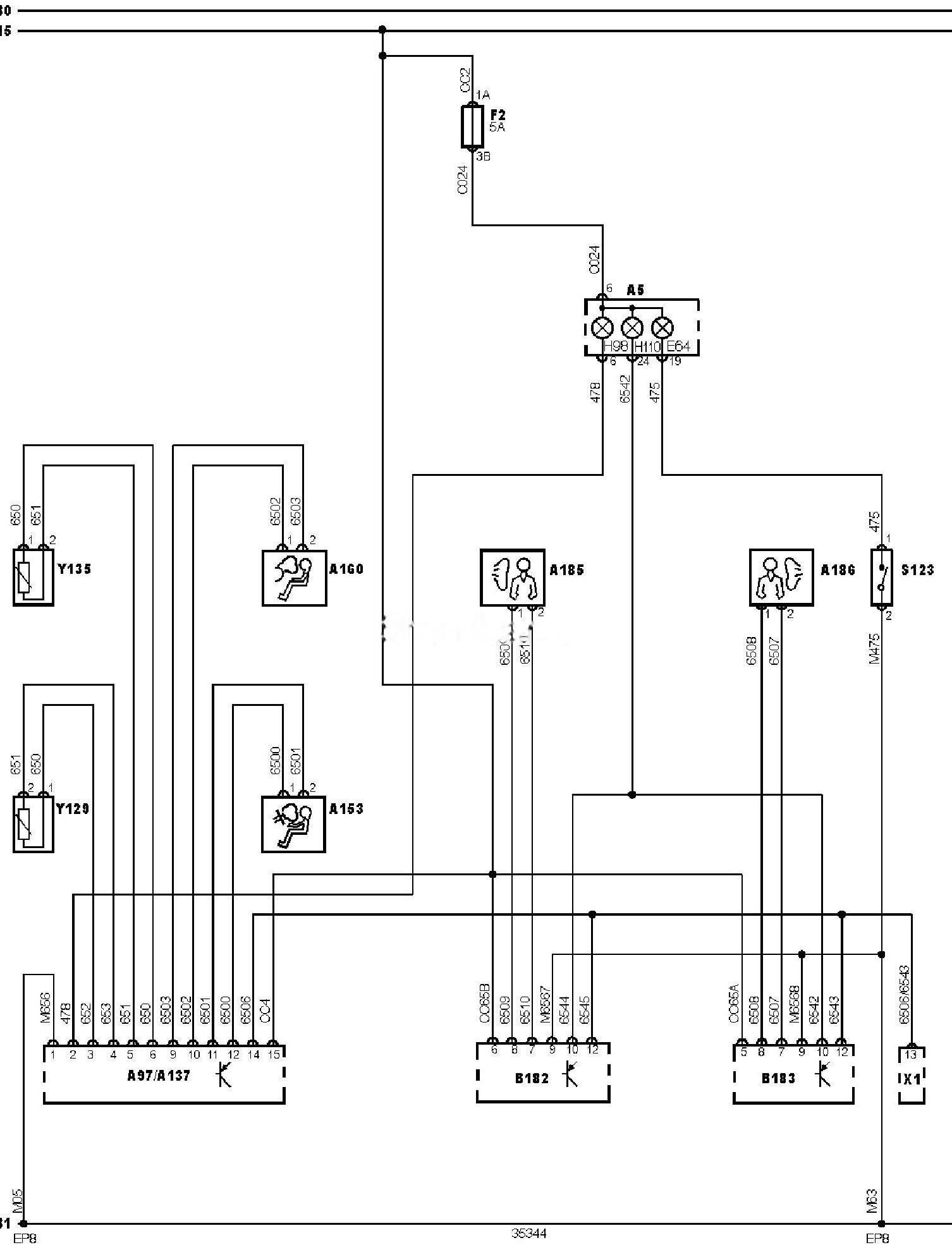

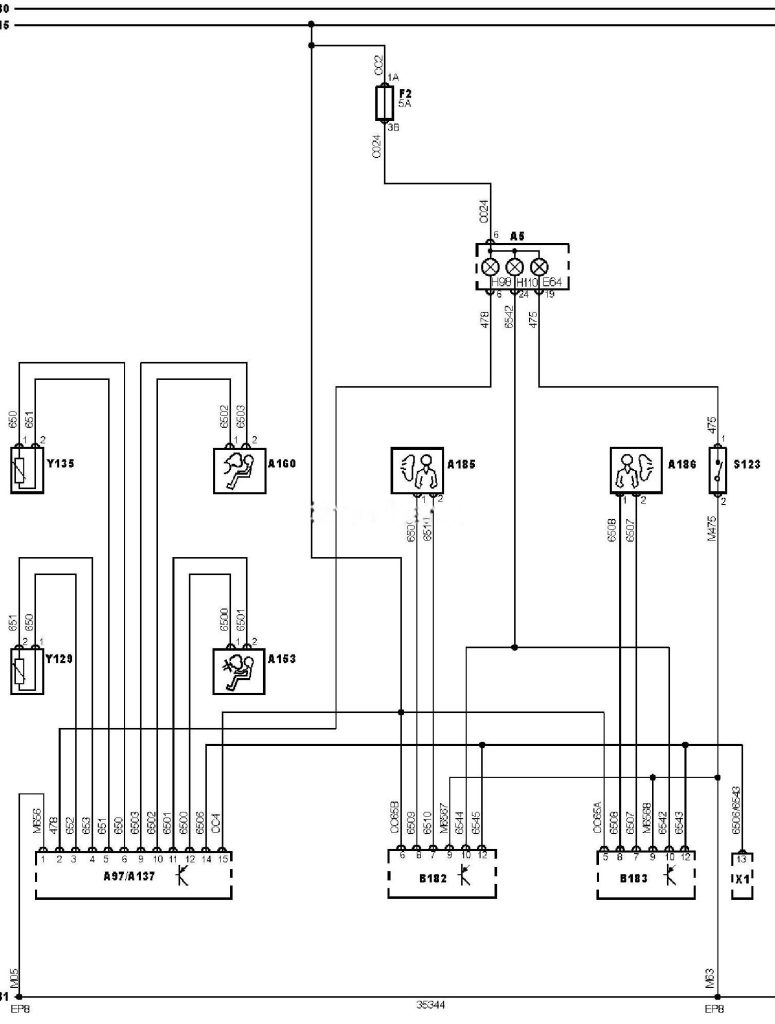

Електросхема подушок безпеки — З боковими подушками безпеки.
Позначення до електричної схеми Peugeot 306
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A97 |
Блок контролю ременів безпеки |
|
A137 |
Електронний блок управління SRS |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
EP8 |
Точка маси |
|
E64 |
Лампа підсвічування замка ременя безпеки |
|
F2 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H110 |
Індикатор бічних подушок безпеки |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
