Електросхема подушок безпеки тип 1 Peugeot 306

Електрична схема подушок безпеки Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема подушок безпеки — Без бокових подушок безпеки.

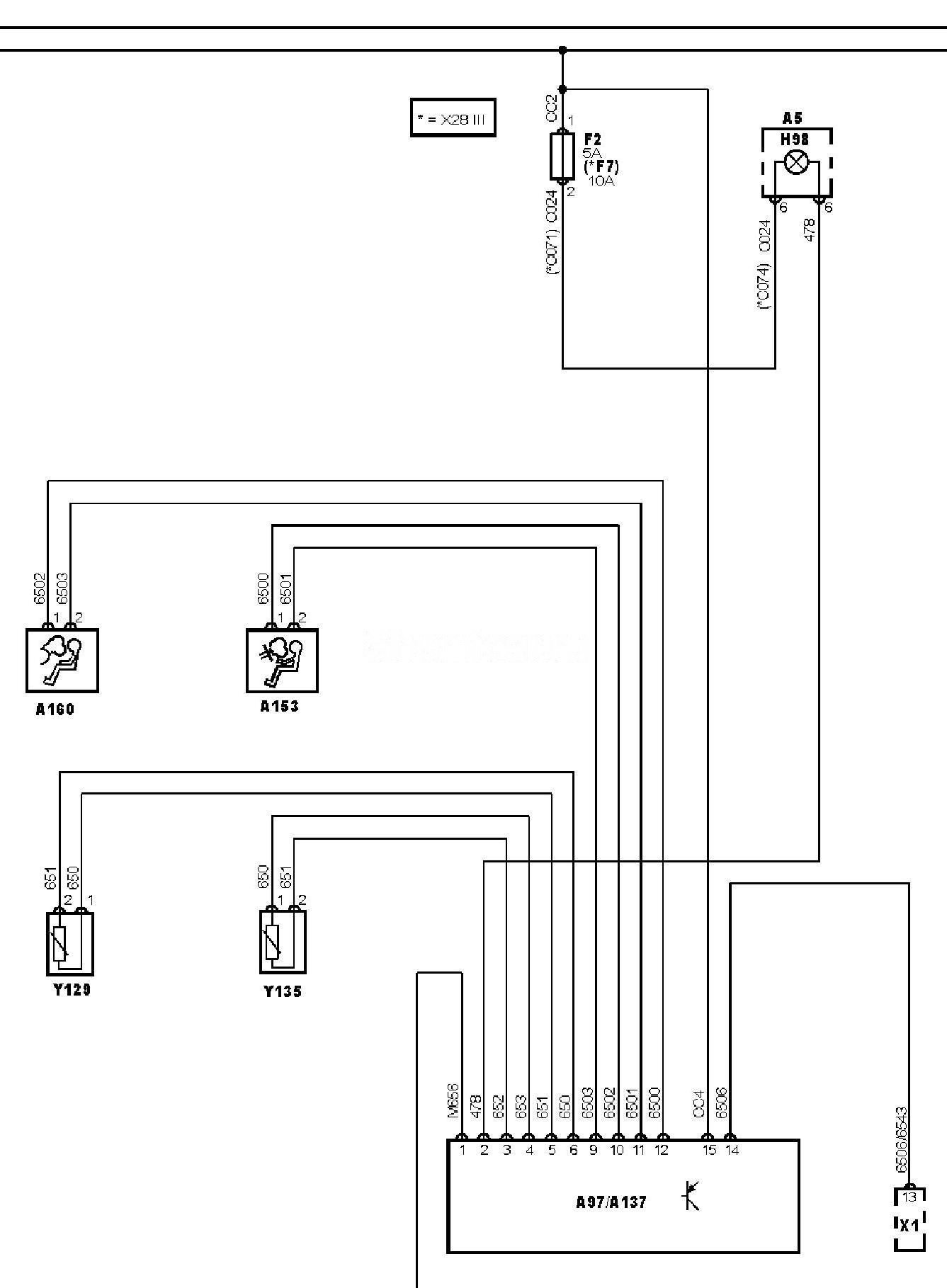

Електросхема подушок безпеки тип 1 Peugeot 306 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 306

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A97	Блок контролю ременів безпеки
A137	Електронний блок управління SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
EP9	Точка маси
F2	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot 306
