Електрична схема очищувачів та омивачів Rover 400 Mk2 (HH-R)1995, 1996, 1997, 1998, 1999 року випуску.

Електросхема очищувачів та омивачів.

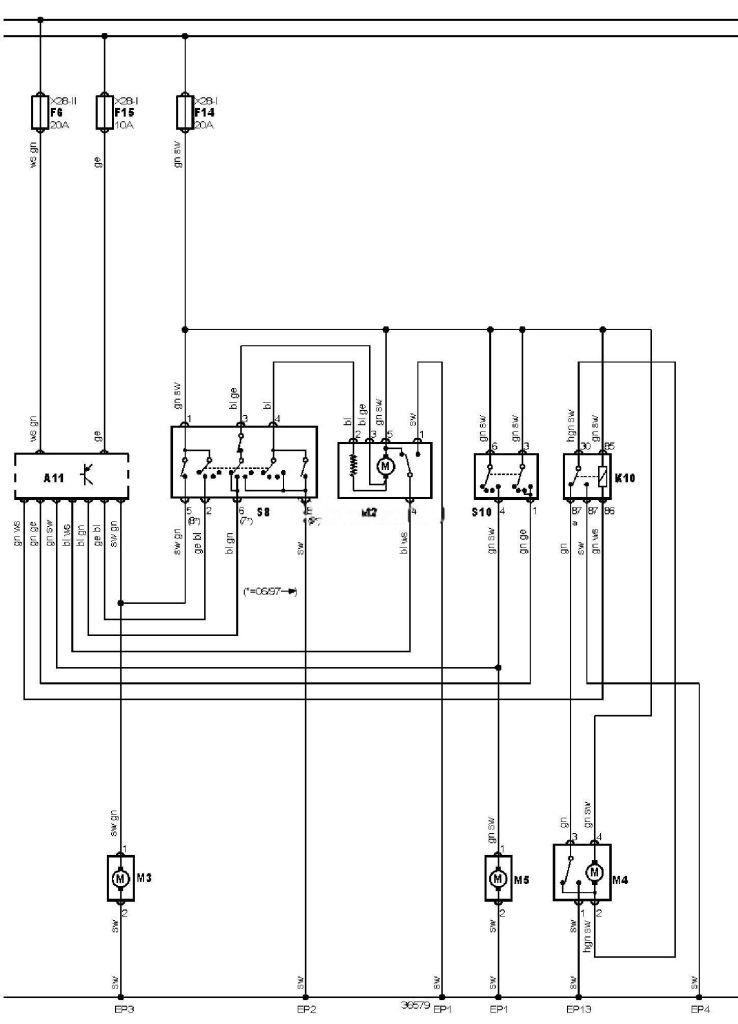

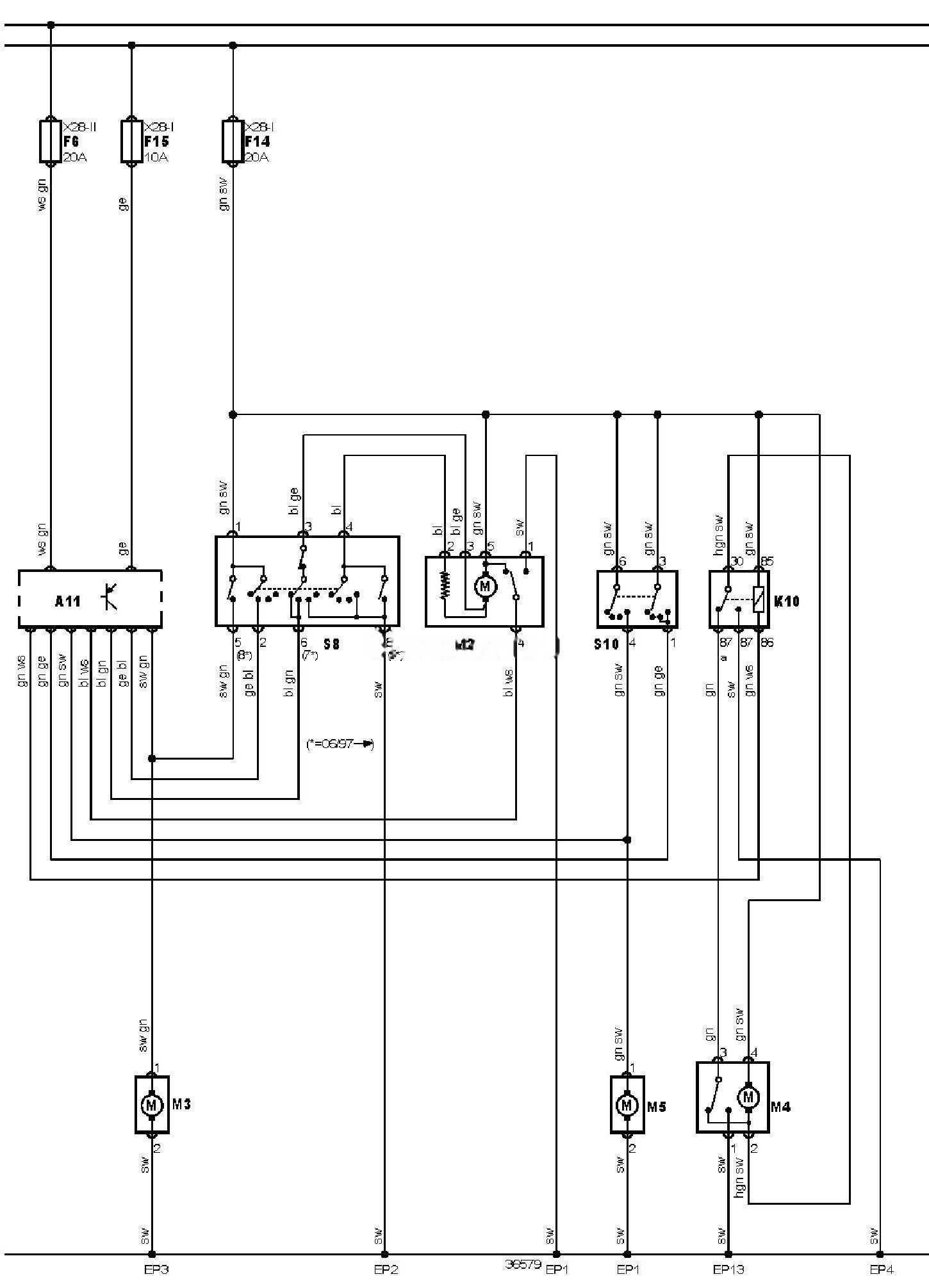

Електросхема очищувачів та омивачів Rover 400 Series
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11

Багатофункціональний блок керування

EP1

Точка маси

EP13

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

F6

Запобіжник

F14

Запобіжник

F15

Запобіжник

K10

Реле очищувача/омивача заднього скла

M2

Електродвигун очищувача лобового скла

M3

Електродвигун насоса омивача лобового скла

M4

Електродвигун очищувача заднього скла

M5

Електродвигун насоса омивача заднього скла

S8

Перемикач керування очищувачем / омивачем лобового скла

S10

Перемикач керування очищувачем / омивачем заднього скла



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
