Електросхема подушок безпеки Rover 400 Series

Електрична схема подушок безпеки Rover 400 Mk2 (HH-R)1995, 1996, 1997, 1998, 1999 року випуску.

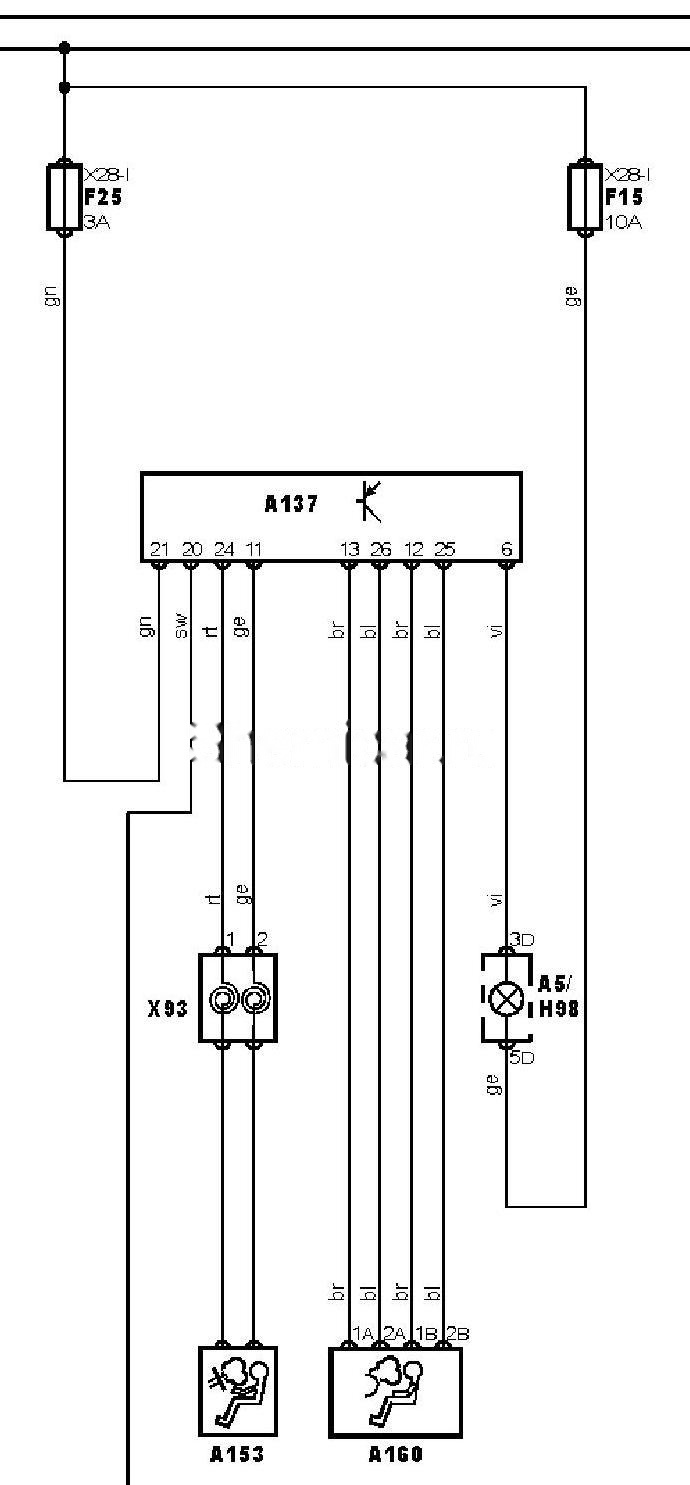

Електросхема подушок безпеки.

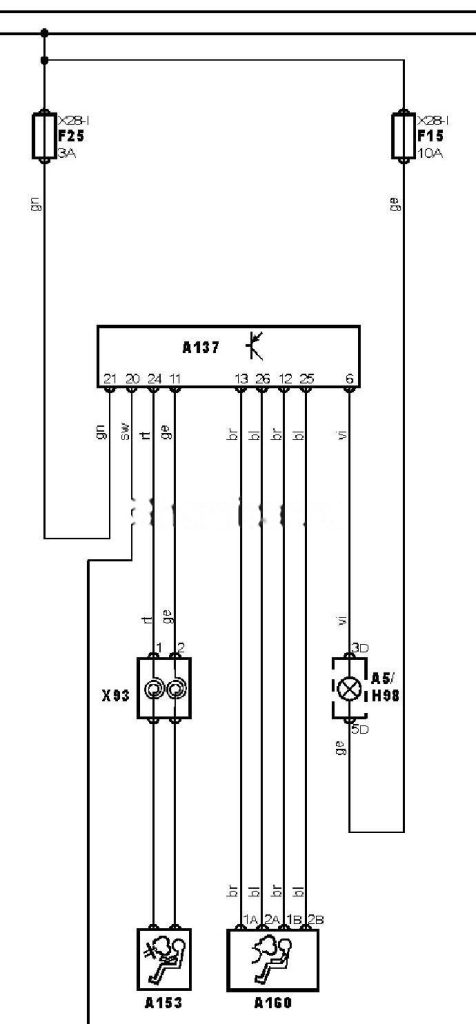

Електросхема подушок безпеки Rover 400 Series — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A137	Електронний блок управління SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
EP11	Точка маси
F15	Запобіжник
F25	Запобіжник
H98	Індикатор SRS
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Rover 400 Mk2 (HH-R)
